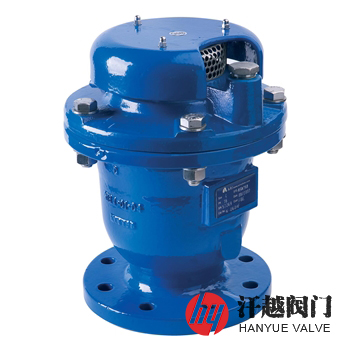

K-060低壓進排氣閥是一種卷簾復合式排氣閥，其排氣口采用通透式結構設計，實現快速大量的排氣，特別適用于低壓工況，可在空管道充水時排放管道內的空氣又能在管道排空或出現負壓時吸入空氣。該閥體積小，重量輕，結構簡單，進排氣量高，可靠性高，運行平穩，避免發生水錘現象；卷簾式密封，效果好；超大排氣口可防止排氣口被雜質堵塞。本產品適用于清水、原水、飲用水系統，適用溫度-20℃~90℃。
K-060低壓進排氣閥具有大排量?jī)?yōu)點，其超大進排氣口保證了空氣以較高的流量進出高速排放的氣流，甚至混合水霧的高速氣流也不會使排氣口提前封閉而導致氣密封，排氣口僅在空氣徹底排放后才會封閉，任何時候只要系統內壓低于大氣壓，例如發生水柱分離現象時，空氣閥就會立即打開向系統內進氣，防止系統內產生真空。同時，在系統排空時及時進氣可加快排空速度。本產品排氣過程平穩，可防止出現壓力波動或其他破壞性現象，可有效的保護管道安全。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 浮 球 | 304 | 304 | 304 | 316 | 316L |
3 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
4 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
5 | 排 氣 罩 | QT450 | WCB | CF8 | CF8M | CF3M |
6 | 防 護 網 | 304 | 304 | 304 | 316 | 316L |
7 | 螺 柱 | 304 | 304 | 304 | 316 | 316 |
8 | 螺 母 | 304 | 304 | 304 | 316 | 316 |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | GB/T 13927-2008、API 598-2016 | ||||
適用介質 | 清水、原水或物理化學性質類似于水的其他液體 | ||||
工作溫度 | 0℃ ~ 80℃ | ||||
公稱壓力 Class | 公稱尺寸 NPS | 尺寸mm | ||||||
Φ | H | D | D1 | D2 | b-f | Z-?d | ||
150(PN20) | 1 | 195 | 320 | 110 | 79.4 | 51 | 9.6-2 | 4-16 |
1 ? | 195 | 320 | 115 | 88.9 | 64 | 11.2-2 | 4-16 | |
1 ? | 195 | 320 | 125 | 98.4 | 73 | 12.7-2 | 4-16 | |
2 | 195 | 320 | 150 | 120.7 | 92 | 14.3-2 | 4-19 | |
2 ? | 242 | 375 | 180 | 139.7 | 105 | 15.9-2 | 4-19 | |
3 | 242 | 375 | 190 | 152.4 | 127 | 17.5-2 | 4-19 | |
4 | 345 | 395 | 230 | 190.5 | 157 | 22.3-2 | 8-19 | |
6 | 350 | 615 | 280 | 241.3 | 216 | 23.9-2 | 8-22 | |
8 | 400 | 715 | 345 | 298.5 | 270 | 27.0-2 | 8-22 | |
10 | 465 | 880 | 405 | 362.0 | 324 | 28.6-2 | 12-25 | |
12 | 510 | 990 | 485 | 431.8 | 381 | 30.2-2 | 12-25 | |
16 | 656 | 1100 | 595 | 539.8 | 470 | 35.0-2 | 16-29 | |
表中只列出了部分ASME B16.5標準Class150法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | ||||||||
如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、法蘭標準和密封面形式、閥體及閥內件材料等，本文中所述的圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們。
