T型過濾器

: 更新時間2023-01-30 22:23:02; 產品名稱; 型??????? 號SRS1; 公稱通徑DN50~DN400; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

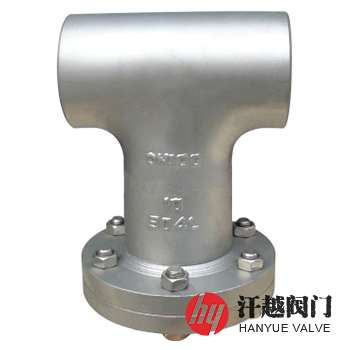

SRS1直流式T型過濾器產品概述

SRS1直流式T型過濾器主要由殼體、法蘭、濾筒濾網、閥蓋及緊固件等部件組成，其采用鋼制對焊無縫三通管件與對焊法蘭或板式平焊法蘭通過焊接工藝焊制而成的，是除去管道中流體介質固體顆粒雜質不可缺少的設備。

SRS1直流式T型過濾器濾筒及濾網采用不銹鋼材料制作，當工藝過程對濾筒濾網材料或者對允許通過的固體粒度有特殊要求時，可選用其他材料。若無特殊規定，過濾筒采用板厚小于或等于3mm的圓孔或方孔篩板制成，其尺寸和技術要求按GB/T 10612的規定，我廠生產的本產品以網孔基本尺寸0.63mm，金屬絲直徑為0.224mm，篩分面積為54%的30目/英寸的不銹鋼絲網作為標準濾網。濾網規格也可以根據用戶需要選定，濾網規格及其技術要求按GB/T 5330的規定。

SRS1直流式T型過濾器部件材料

序號	部件名稱	材料名稱
1	三通殼體	Q235B	20	304	316	316L
2	法蘭	Q235B	A105	304	316	316L
3	濾筒	304	304	304	316	316L
4	濾網	304	304	304	316	316L
5	墊片	聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環)
6	法蘭蓋	Q235B	Q235B	304	316	316L
7	螺柱	35CrMo	35CrMo	304	316	316
8	螺母	30CrMo	30CrMo	304	316	316
9	排污螺塞	304	304	304	316	316L

SRS1直流式T型過濾器性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 14382-2008 管道用三通過濾器
對焊端部	GB/T 12459-2017、GB/T 12224-2005、ASME B16.9-2012、ASME B16.25-2017
檢驗試驗	GB/T 14382-2008 管道用三通過濾器
工作溫度	-196℃ ~ 540℃

SRS1直流式T型過濾器外形尺寸

公稱壓力 PN	公稱尺寸 DN	安裝尺寸mm			過濾面積 cm²	排污口N 管螺紋
公稱壓力 PN	公稱尺寸 DN	L0	L1	L2	過濾面積 cm²	排污口N 管螺紋
16	50	64	112	142	72	R ?
	65	76	121	155	108	R ?
	80	86	136	176	148	R ?
	100	105	157	207	190	R ?
	125	124	179	242	320	R ?
	150	143	198	273	408	R ?
	200	178	240	341	899	R ?
	250	216	280	415	1290	R ?
	300	254	332	486	1954	R ?
	350	279	361	531	2445	R ?
	400	305	390	585	3092	R ?
25	50	64	112	142	72	R ?
	65	76	128	162	108	R ?
	80	86	144	184	148	R ?
	100	105	170	220	190	R ?
	125	124	192	255	320	R ?
	150	143	218	293	408	R ?
	200	178	258	359	899	R ?
	250	216	296	425	1290	R ?
	300	254	346	500	1954	R ?
	350	279	379	549	2445	R ?
	400	305	415	610	3092	R ?
40	50	64	112	142	72	R ?
	65	76	128	162	108	R ?
	80	86	144	184	148	R ?
	100	105	170	220	190	R ?
	125	124	192	255	320	R ?
	150	143	218	293	408	R ?
	200	178	266	367	899	R ?
	250	216	304	433	1290	R ?
	300	254	359	513	1954	R ?
	350	279	404	574	2445	R ?
	400	305	440	625	3092	R ?
(Class150) 20	50	64	128	158	72	R ?
	65	76	146	180	108	R ?
	80	86	156	196	148	R ?
	100	105	181	220	190	R ?
	125	124	213	265	320	R ?
	150	143	232	297	408	R ?
	200	178	280	370	899	R ?
	250	216	318	433	1290	R ?
	300	254	368	508	1954	R ?
	350	279	406	561	2445	R ?
	400	305	432	610	3092	R ?
(Class300) 50	50	64	134	164	72	R ?
	65	76	152	186	108	R ?
	80	86	165	205	148	R ?
	100	105	191	230	190	R ?
	125	124	222	276	320	R ?
	150	143	241	306	408	R ?
	200	178	289	379	899	R ?
	250	216	333	448	1290	R ?
	300	254	384	524	1954	R ?
	350	279	422	577	2445	R ?
	400	305	451	629	3092	R ?

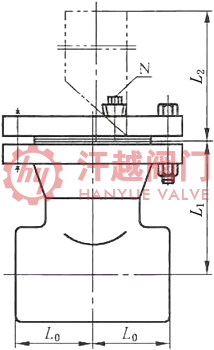

SRS1直流式T型過濾器結構圖

直流式T型過濾器

如果你需訂購我廠管道過濾器產品，咨詢時煩請說明結構類型、公稱壓力、公稱尺寸、殼體和濾網材質、過濾精度等，本產品有法蘭、內螺紋、承插焊和對焊等多種連接方式可供選擇，具體詳情請聯系我司銷售技術人員。
