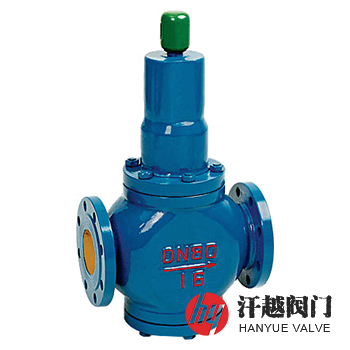

YW42X、YW42F減壓穩壓閥是一種采用彈簧和膜片作傳感元件來帶動閥瓣升降運動的直接作用彈簧薄膜式減壓閥，其借助于調節彈簧，通過閥瓣的節流，將進口壓力降至某一需要的出口壓力，并能在進口壓力及流量變動時，利用介質本身的能量，使出口壓力自動保持穩定的閥門。從流體力學的觀點看，減壓穩壓閥是一個局部阻力可以變化的節流元件，即通過改變節流面積，使流速及流體的動能改變，造成不同的壓力損失，從而達到減壓的目的，然后依靠控制與調節系統的調節，使閥后壓力的波動與彈簧力相平衡，使閥后壓力在一定的誤差范圍內保持恒定。本產品特適用于工作介質為液體或氣體的管道。
部件名稱 | 材料名稱 | ||||
閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
閥 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
底 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
閥 座 | 304 | 304 | 304L | 316 | 316L |
閥 瓣 | 304 | 304 | 304L | 316 | 316L |
活 塞 | 304 | 304 | 304L | 316 | 316L |
膜 片 | NBR | NBR | NBR | NBR | NBR |
調節彈簧 | 60Si2Mn | 06Cr19Ni10 | 022Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
閥座彈簧 | 60Si2Mn | 06Cr19Ni10 | 022Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
最高進口壓力(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
出口壓力范圍(MPa) | — | — | 0.1 ~ 1.0 | 0.2 ~ 1.6 | — |
設計制造 | GB/T 12244-2006 減壓閥 一般要求 | ||||
結構長度 | JB/T 2205-2013 減壓閥 結構長度 | ||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等 | ||||
性能試驗 | GB/T 12245-2006 減壓閥 性能試驗方法 | ||||
公稱壓力 PN | 公稱通徑 DN | 尺寸mm | 公稱壓力 PN | 公稱通徑 DN | 尺寸mm | ||||
L | F | H | L | F | H | ||||
16 | 20 | 160 | 85 | 220 | 25 | 20 | 160 | 85 | 230 |
25 | 180 | 100 | 240 | 25 | 180 | 100 | 265 | ||
32 | 200 | 100 | 245 | 32 | 200 | 100 | 265 | ||
40 | 220 | 105 | 260 | 40 | 220 | 105 | 270 | ||
50 | 250 | 105 | 260 | 50 | 250 | 110 | 280 | ||
65 | 280 | 105 | 260 | 65 | 280 | 115 | 285 | ||
80 | 310 | 160 | 280 | 80 | 310 | 310 | 410 | ||
100 | 350 | 160 | 380 | 100 | 350 | 360 | 420 | ||
125 | 400 | 200 | 500 | — | — | — | — | ||
150 | 450 | 200 | 500 | — | — | — | — | ||
200 | 500 | 260 | 650 | — | — | — | — | ||
如果你需訂購我廠蒸汽減壓閥產品，咨詢時煩請?zhí)峁┕Q通徑、公稱壓力、閥前閥后壓力(壓差)、介質溫度范圍、閥體材質及閥內件等，如果您對我們的產品、服務有任何建議或者疑問的話，請聯系我們。
