止回閥

: 更新時間2023-07-09 16:01:45; 產品名稱; 型??????? 號H42W、H42Y; 公稱通徑DN15~DN400; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

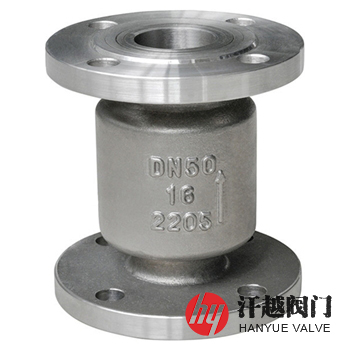

雙相不銹鋼止回閥產品概述

雙相不銹鋼止回閥是一種閥體、閥瓣、閥座和導向套等由2205或2507材質毛坯加工而成，對含硫化氫、二氧化碳、氯化物的環境具有阻抗性，并且啟閉件沿著密封面軸線作升降運動，能自動阻止介質倒流的立式升降止回閥。該閥承壓件和內件所采用的鋼種屬鐵素體相與奧氏體相大約各占一半，一般量少相的含量也不低于30%的雙相不銹鋼，具有較強的抗氯離子腐蝕能力，它使用時，閥體通常立式安裝于工業管道中，當介質流動時，在進口端介質壓力的作用下頂開閥瓣，閥門打開，當介質流動停止時，閥瓣在自重和介質逆流壓力的共同作用下，向下位移將閥門關閉。本產品也可用于臥式安裝的工況，但需要在其閥體內部加裝彈簧，當進口壓力低于出口時，靠彈簧恢復力和介質倒流壓力推動閥瓣自動關閉閥門。

雙相不銹鋼止回閥部件材料

序號	部件名稱	材料名稱
1	閥體	2205	2507	A995 Gr.1B	A995 Gr.4A	A995 Gr.5A	A995 Gr.6A
2	閥軸	2205	2507	A182 F60	A182 F51	A182 F53	A182 F55
3	導向套	2205	2507	A182 F60	A182 F51	A182 F53	A182 F55
4	閥瓣	2205	2507	A995 Gr.1B	A995 Gr.4A	A995 Gr.5A	A995 Gr.6A
5	閥座	2205	2507	A182 F60	A182 F51	A182 F53	A182 F55
6	密封面	2205	2507	A182 F60	A182 F51	A182 F53	A182 F55
7	墊片	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE

雙相不銹鋼止回閥技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3	10.0	16.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45	15.0	24.0
液體高壓密封試驗壓力(MPa)	1.76	2.75	4.4	6.93	11.0	17.6
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12235-2007、ASME B16.34-2013、API 6D-2014、BS 1868:1975
結構長度	GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975
法蘭標準	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017
檢驗試驗	JB/T 9092-1999、API 598-2016、API 6D-2014、BS 6755-1:1986

雙相不銹鋼止回閥外型尺寸

公稱壓力 PN	公稱尺寸 DN	外形尺寸mm		公稱壓力 PN	公稱尺寸 DN	外形尺寸mm
公稱壓力 PN	公稱尺寸 DN	H	D	公稱壓力 PN	公稱尺寸 DN	H	D
16	15	105	95	25	15	105	95
	20	105	105		20	105	105
	25	105	115		25	105	115
	32	145	135		32	145	135
	40	160	145		40	160	145
	50	160	160		50	160	160
	65	180	180		65	180	180
	80	200	195		80	200	195
	100	210	215		100	210	230
	125	275	245		125	275	270
	150	300	280		150	300	300
	200	380	335		200	380	360
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！

雙相不銹鋼止回閥結構圖

雙相不銹鋼止回閥

如果你需訂購我廠不銹鋼止回閥產品，咨詢時煩請提供公稱通徑、公稱壓力、材料、結構長度、法蘭標準和法蘭密封面形式等，本產品可根據立式安裝或臥式安裝工況，選擇加裝彈簧或不加彈簧。
