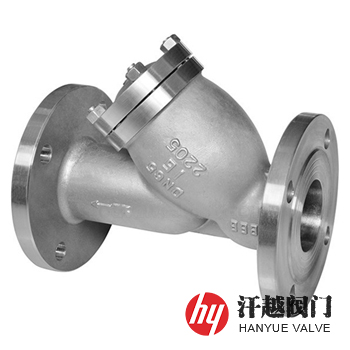

雙相鋼Y型過濾器是一種殼體采用2205、2507或SAF2205、SAF2507等牌號材質鑄造、鍛造或焊接制作而成，用以濾除物料中所含的不同粒徑的固體顆粒雜質的雙相不銹鋼Y型過濾器，其所使用的鋼種鐵素體與奧氏體各占約50%，一般較少相的含量也需達得到30%，屈服強度可達400MPa ~ 550MPa，是普通不銹鋼的兩倍，在耐腐蝕方面，在介質環境很差(如海水、氯離子含量較高)的條件下，它的耐點蝕、縫隙蝕、應力腐蝕及腐蝕疲勞性能顯然優于普通的奧氏體不銹鋼，有時可以替代高合金奧氏體不銹鋼。由于本產品材料中含有較高的鉻、鉬及高氮含量使它對如HCOOH、CH?COOH等酸具有較強的耐整體腐蝕的能力，而對無機酸，尤其是那些包含氯化物的無機酸也具有較強的耐蝕性。
序號 | 部件名稱 | 材料名稱 | |||
1 | 殼 體 | 2205 | SAF2205 | 2507 | SAF2507 |
2 | 殼 蓋 | 2205 | SAF2205 | 2507 | SAF2507 |
3 | 濾 筒 | 2205 | 2205 | 2507 | 2507 |
4 | 濾 網 | 2205 | 2205 | 2507 | 2507 |
5 | 密 封 墊 | PTFE | PTFE | PTFE | PTFE |
6 | 螺 柱 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
7 | 螺 母 | A194 8 | A194 8 | A194 8M | A194 8M |
8 | 排污堵頭 | A182 F51 | A182 F51 | A182 F53 | A182 F53 |
公稱壓力PN(Class) | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
高壓液密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | |||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
檢驗試驗 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | |||
過濾精度 | 0.02mm ~ 16.0mm | |||
公稱壓力 | 公稱尺寸 | 系列I尺寸 | 系列II尺寸 | ||||
L | H | H1 | L | H | H1 | ||
150 | ? | 134 | 60 | — | 134 | 60 | — |
? | 142 | 70 | — | 142 | 70 | — | |
1 | 152 | 70 | — | 152 | 70 | — | |
1 ? | 182 | 75 | — | 168 | 75 | — | |
1 ? | 200 | 90 | — | 200 | 90 | — | |
2 | 217 | 105 | — | 217 | 105 | — | |
2 ? | 250 | 150 | — | 252 | 150 | — | |
3 | 284 | 175 | — | 282 | 175 | — | |
4 | 310 | 200 | — | 309 | 200 | — | |
5 | 353 | 205 | — | 351 | 205 | — | |
6 | 390 | 260 | — | 388 | 260 | — | |
8 | 485 | 300 | — | 468 | 300 | — | |
10 | 552 | 380 | — | 540 | 380 | — | |
12 | 641 | 410 | — | 640 | 410 | — | |
14 | 668 | 480 | — | 683 | 480 | — | |
16 | 755 | 540 | — | 755 | 540 | — | |
18 | 853 | 580 | — | 853 | 580 | — | |
20 | 890 | 645 | — | 900 | 645 | — | |
24 | 1060 | 950 | — | 1060 | 950 | — | |
如果你需訂購我廠管道過濾器產品，咨詢時煩請告知類型、公稱壓力、公稱尺寸、殼體和過濾網材質、過濾網孔徑或目數、法蘭執行標準及法蘭密封面形式等，本產品主要部件可選用等SAF2205、SAF2507鑄件或鍛件及2205、2507管件等。
