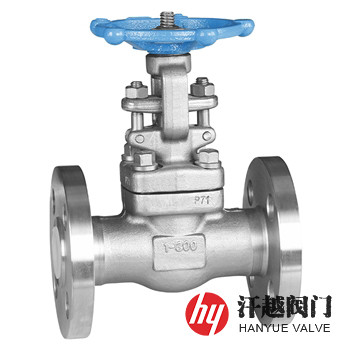

雙相不銹鋼F53閘閥是一種閥體、閥蓋、閘板、閥桿和閥座等部件采用ASTM A182 F53或S32750以及S25073等鍛制而成，適用于氯化物工況的超級雙相鋼閘閥，該閥所使用的材質屬鍛造超級雙相不銹鋼，相當于國產牌號022Cr25Ni7Mo4N，主要化學成分為C≤0.030%、Mn≤1.20%、P≤0.035%、S≤0.020%、Si≤0.80%、Ni為6.0%~8.0%、Cr為24.0%~26.0%、Mo為3.0%~5.0%、N為0.24%~0.32%、Cu≤0.50%，機械性能為抗拉強度≥800MPa、屈服強度≥550MPa，它的特點為較高的鉻含量和適量的鎳、鉬、銅多個元素的復合作用，特別是合適的含氮量使該鋼具有較好的綜合性能，其PREN值可達到42，因而耐點蝕、耐縫隙腐蝕和均勻腐蝕性能優良，其中的雙相組織保證了它有很高的抗應力腐蝕開裂，而且強度也很高，所以本產品滿足了在苛刻介質條件下的工況要求，并能保證使用壽命，非常適合安裝在化工、石油、石化和海洋工業的管線輸送系統上，用于切斷介質。
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | A182 F53 | S32750 | S25073 | 022Cr25Ni7Mo4N |
2 | 閥 蓋 | A182 F53 | S32750 | S25073 | 022Cr25Ni7Mo4N |
3 | 閘 板 | A182 F53 | S32750 | S25073 | 022Cr25Ni7Mo4N |
4 | 閥 座 | A182 F53 | S32750 | S25073 | 022Cr25Ni7Mo4N |
5 | 閥 桿 | A182 F53 | S32750 | S25073 | 022Cr25Ni7Mo4N |
6 | 填料壓板 | A182 F53 | S32750 | S25073 | 022Cr25Ni7Mo4N |
7 | 填 料 | PTFE | PTFE | PTFE | PTFE |
8 | 活節螺栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
9 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
上密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | JB/T 7746-2020、API 602-2015、BS 5352:1990 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990 | |||
連接端部 | GB/T 9113、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1 | |||
檢驗試驗 | JB/T 9092-1999、API 598-2016、BS 6755-1:1986 | |||
公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | ||||
d | L | L1 | H | W | ||
150 | ? | 10 | 108 | 108 | 158 | 100 |
? | 13.5 | 117 | 117 | 169 | 100 | |
1 | 18 | 127 | 127 | 197 | 100 | |
1 ? | 24 | 140 | 140 | 236 | 160 | |
1 ? | 29 | 165 | 165 | 246 | 160 | |
2 | 36.5 | 203 | 203 | 283 | 180 | |
300 | ? | 10 | 140 | 140 | 158 | 100 |
? | 13.5 | 152 | 152 | 169 | 100 | |
1 | 18 | 165 | 165 | 197 | 100 | |
1 ? | 24 | 178 | 178 | 236 | 160 | |
1 ? | 29 | 190 | 190 | 246 | 160 | |
2 | 36.5 | 216 | 216 | 283 | 180 | |
600 | ? | 10 | 165 | 165 | 169 | 100 |
? | 13.5 | 190 | 190 | 197 | 100 | |
1 | 18 | 216 | 216 | 236 | 100 | |
1 ? | 24 | 229 | 229 | 246 | 160 | |
1 ? | 29 | 241 | 241 | 283 | 160 | |
2 | 36.5 | 292 | 292 | 320 | 180 | |
900 ~ 1500 | ? | 13.5 | 216 | 216 | 197 | 125 |
? | 18 | 229 | 229 | 197 | 125 | |
1 | 24 | 254 | 254 | 236 | 160 | |
1 ? | 29 | 279 | 279 | 246 | 160 | |
1 ? | 36.5 | 305 | 305 | 283 | 180 | |
2 | 45 | 371 | 368 | 330 | 200 | |
表中d為流道孔徑，L1為末端對焊連接結構長度。表中未列出的其他規格外形尺寸，請咨詢汗越閥門技術部！ | ||||||
本產品材質還可選用ASTM A182 GR. F51、F55、F60、F61及其他等鍛鋼牌號，有明桿和暗桿兩種結構型式。如果你需訂購我廠不銹鋼閘閥產品，咨詢時煩請說明規格型號，如無法提供這些數據，煩請告知公稱壓力、公稱通徑、閥體和內件材料及端部連接形式等。
