排泥閥

: 更新時間2023-06-02 10:21:08; 產品名稱; 型??????? 號PNF; 公稱通徑DN100~DN500; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

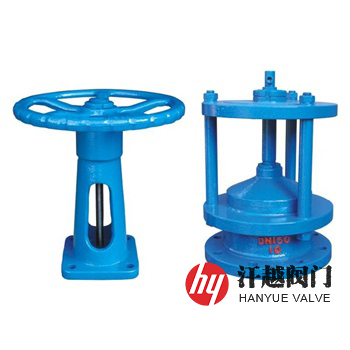

PNF排泥閥產品概述

PNF排泥閥是一種由閥體、閥蓋、閥桿、閥板等零部件和驅動裝置組成，閥腔為非密閉型結構的蓋閥，其閥蓋自帶螺桿，水深度淺時可直接手柄操作。該閥閥板成錐形，自帶導向，開啟操作力小，螺桿及密封面采用錫青銅，耐腐、耐磨。本產品廣泛應用于給水、排水、污水處理工程的各類沉淀池，用于排放池底的沉淀物，一般工作水深小于10米，通常與啟閉機配套用，也可與氣動、液動、電動配套使用，以實現自控、遠控或集中控制。

PNF排泥閥部件材料

序號	部件名稱	材料名稱
1	閥座	HT200	QT450	WCB	CF8	CF8M	CF3M
2	閥蓋	HT200	QT450	WCB	CF8	CF8M	CF3M
3	閥板	HT200	QT450	WCB	CF8	CF8M	CF3M
4	閥桿	2Cr13	2Cr13	2Cr13	304	316	316L
5	絲桿	2Cr13	2Cr13	2Cr13	304	316	316L
6	螺栓	35	35	35	304	316	316L
7	螺母	45	45	45	304	316	316L

PNF排泥閥性能參數

密封試驗壓力	0.3MPa (試驗介質為水)
設計制造	T/CCMSA 40523-2021 沉淀池用排泥閥
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	T/CCMSA 40523-2021 沉淀池用排泥閥
工作介質	清水、原水、污水、泥水等
適用溫度	0℃ ～ 80℃

PNF排泥閥外型尺寸

公稱壓力 PN	公稱通徑 DN	外形尺寸mm
公稱壓力 PN	公稱通徑 DN	H	h	L1	D	D1	D2	b-f	Z-?d
10	150	2000	200	45	285	240	212	22-3	8-22
	200	2000	300	45	340	295	268	24-3	8-22
	300	2000	300	45	445	400	370	26-4	12-22
	400	2000	450	60	565	515	482	26-4	16-26
	500	2000	450	60	670	620	585	28-4	20-26
表中只列出了部分JB/T 79-2015標準PN10法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！

PNF排泥閥結構圖

PNF排泥閥

如果你需訂購我廠排泥閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材料、法蘭執行標準、法蘭密封面形式等，本產品的H尺寸由用戶自定，訂貨時應注明，如不注明按2000mm供貨，具體詳情請聯系我司銷售技術人員。
